如何お過ごしですか? 3回連続10cmです。

当ブログにお越しいただきありがとうございます。

いつも本当にありがとうございます。



地味な土木小ネタシリーズ。

今回は『即戦力になるための問題集。』です。

今回と次回、2回に分けてやります。





いきさつ。

先日若い者がとある資料を見つけてきました。

日付が入ってないのではっきりはしませんが、おそらく30年くらい前のものだと思います。

f:id:sankairenzoku10cm:20210802144804j:plain

実は、この問題集は当時私が新人教育のために作ったものです。

もちろん、世の中には出回っていません。完全オリジナルです。

この問題集をすらすら解けるようになって、早く戦力として頑張ってね💛という、愛を詰め込んで作った問題集なんです。



問題集が解けると、図面を書いたりする時に役立ちます。

逆にいうとこの問題集が解けないようでは図面も満足に書けないということです。



今回は。

その問題集(紙ベースです)をスキャンしたものをペタペタ貼り付けておきます。

問題だけで答えは載っていません。

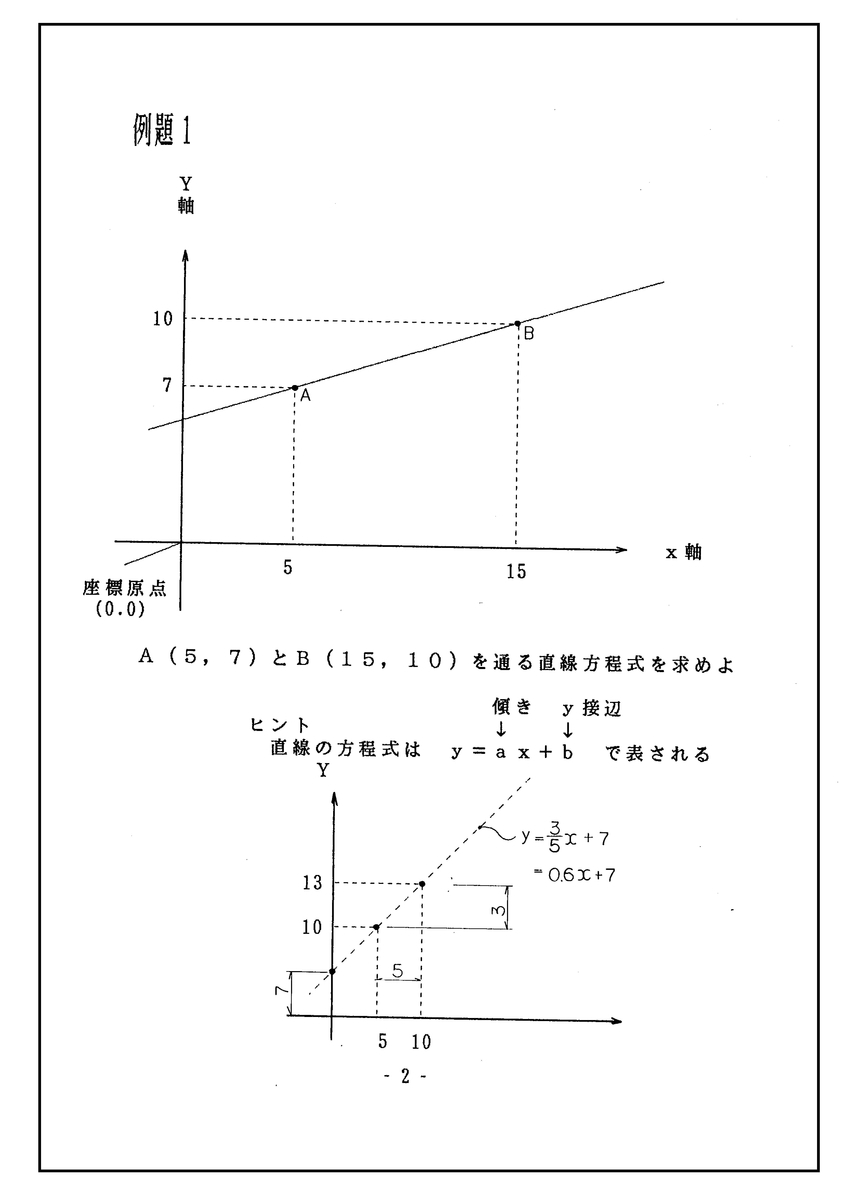

f:id:sankairenzoku10cm:20210802144856j:plain

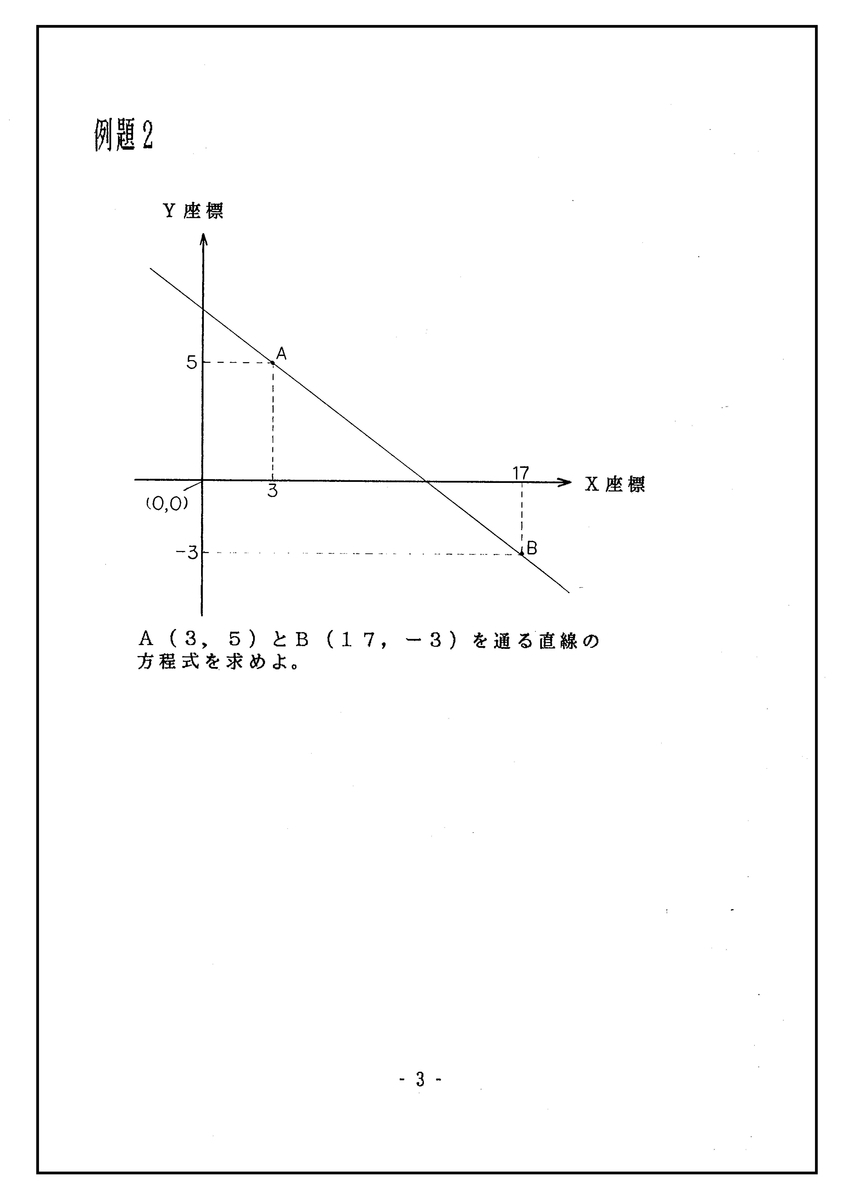

f:id:sankairenzoku10cm:20210802144927j:plain

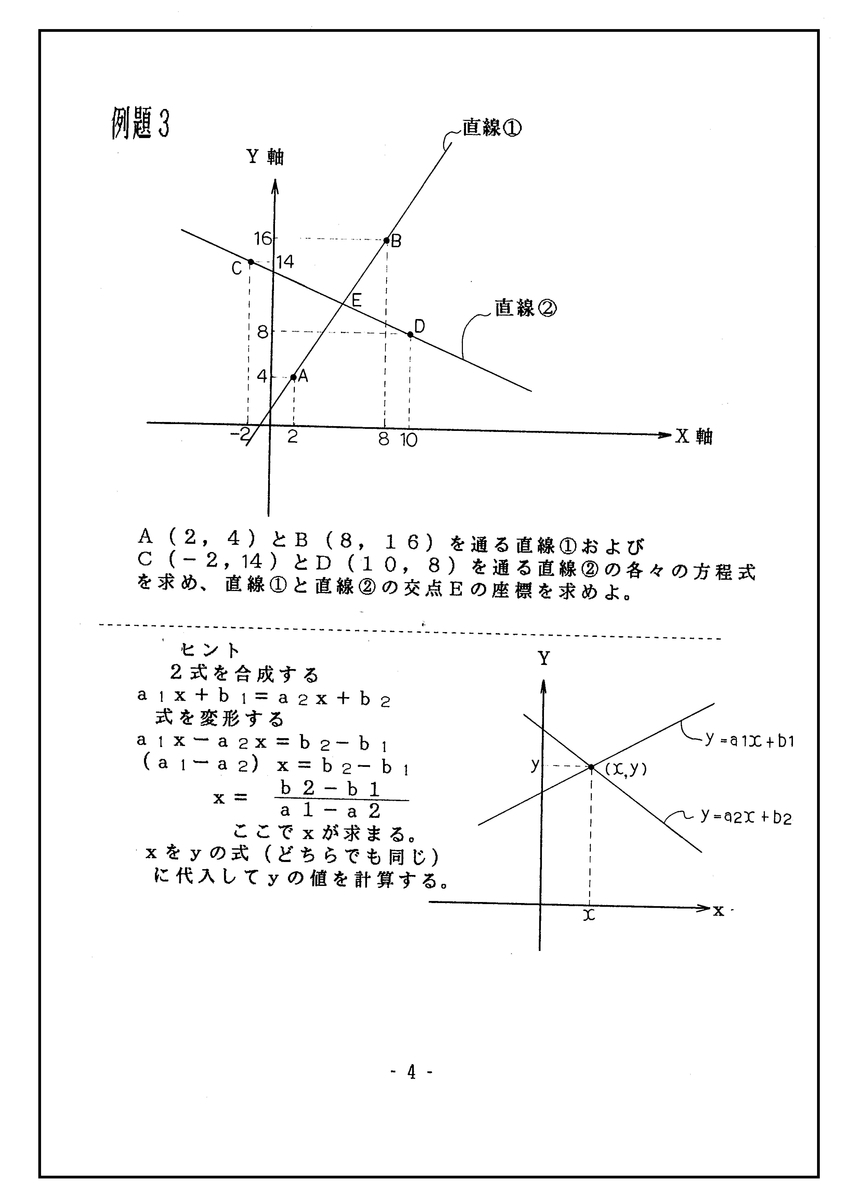

f:id:sankairenzoku10cm:20210802144959j:plain

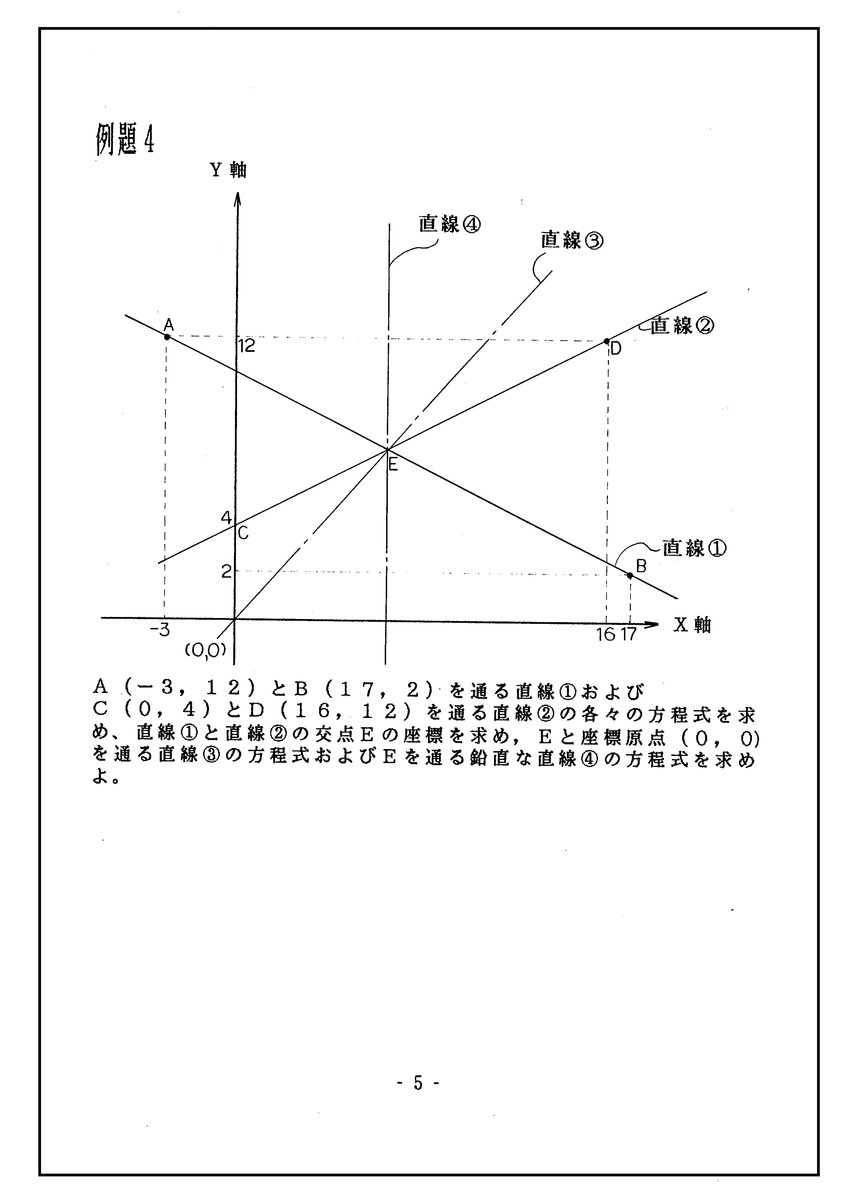

f:id:sankairenzoku10cm:20210802145027j:plain

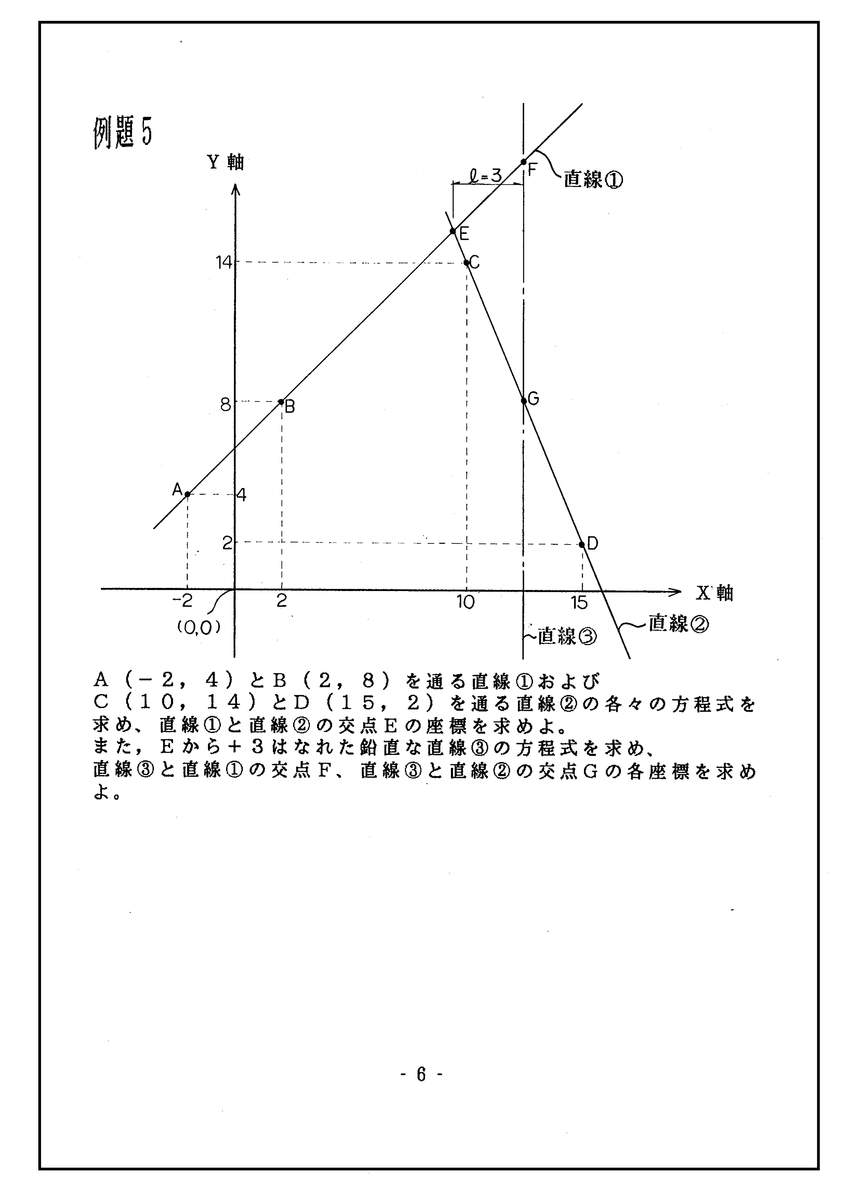

f:id:sankairenzoku10cm:20210802145109j:plain

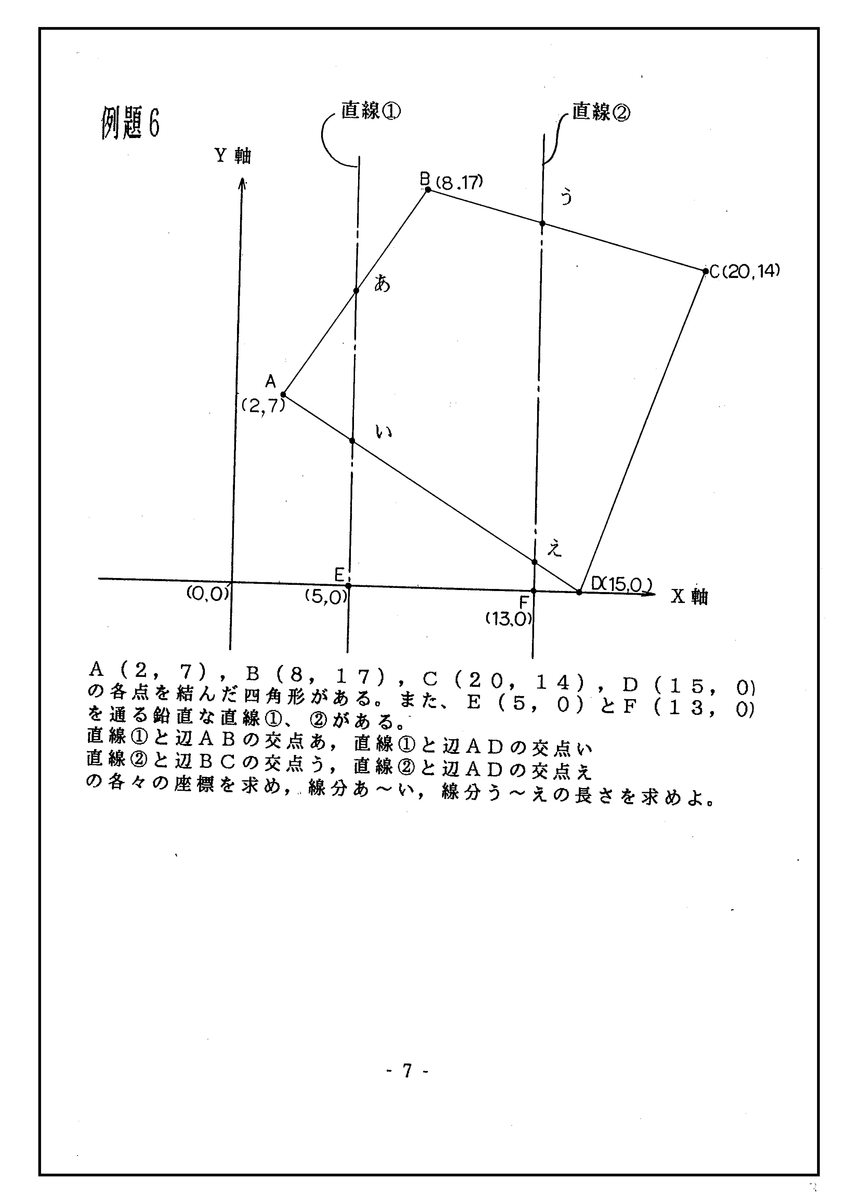

f:id:sankairenzoku10cm:20210802145139j:plain

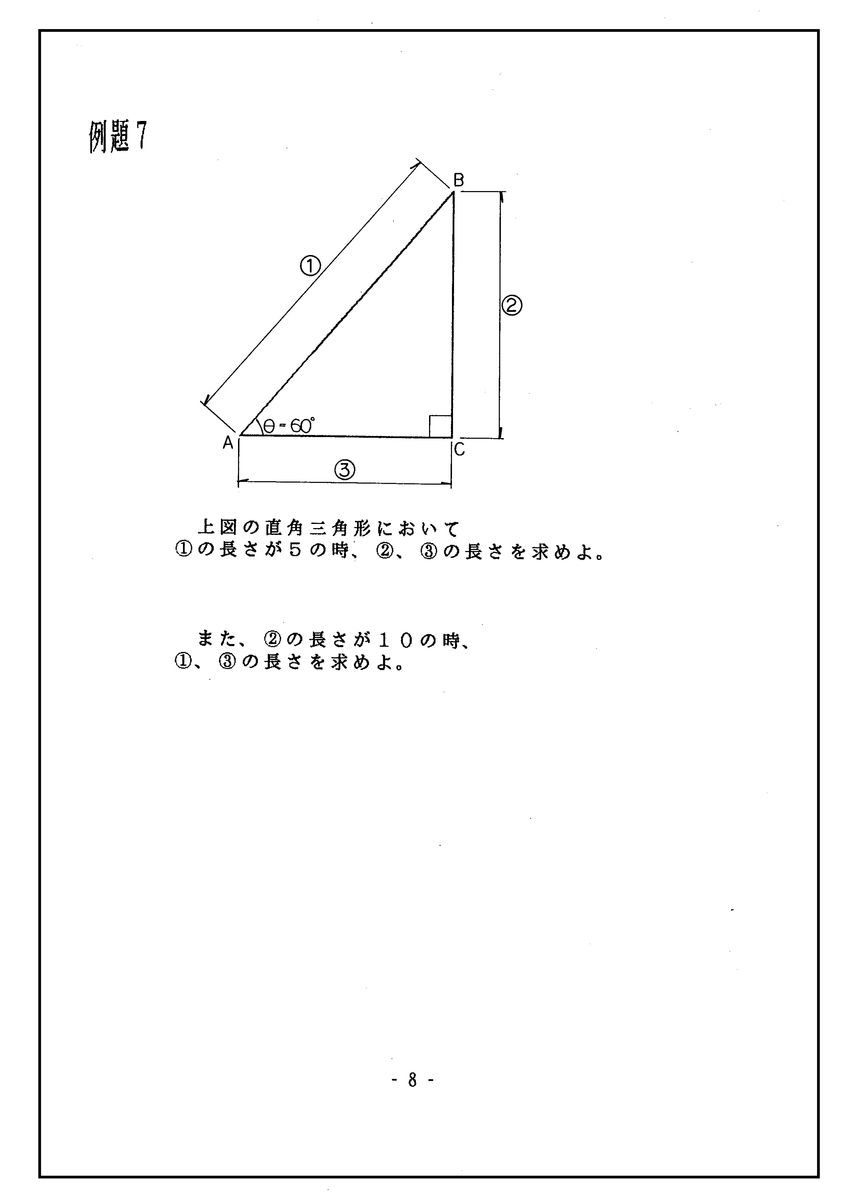

f:id:sankairenzoku10cm:20210802145215j:plain

f:id:sankairenzoku10cm:20210802145244j:plain

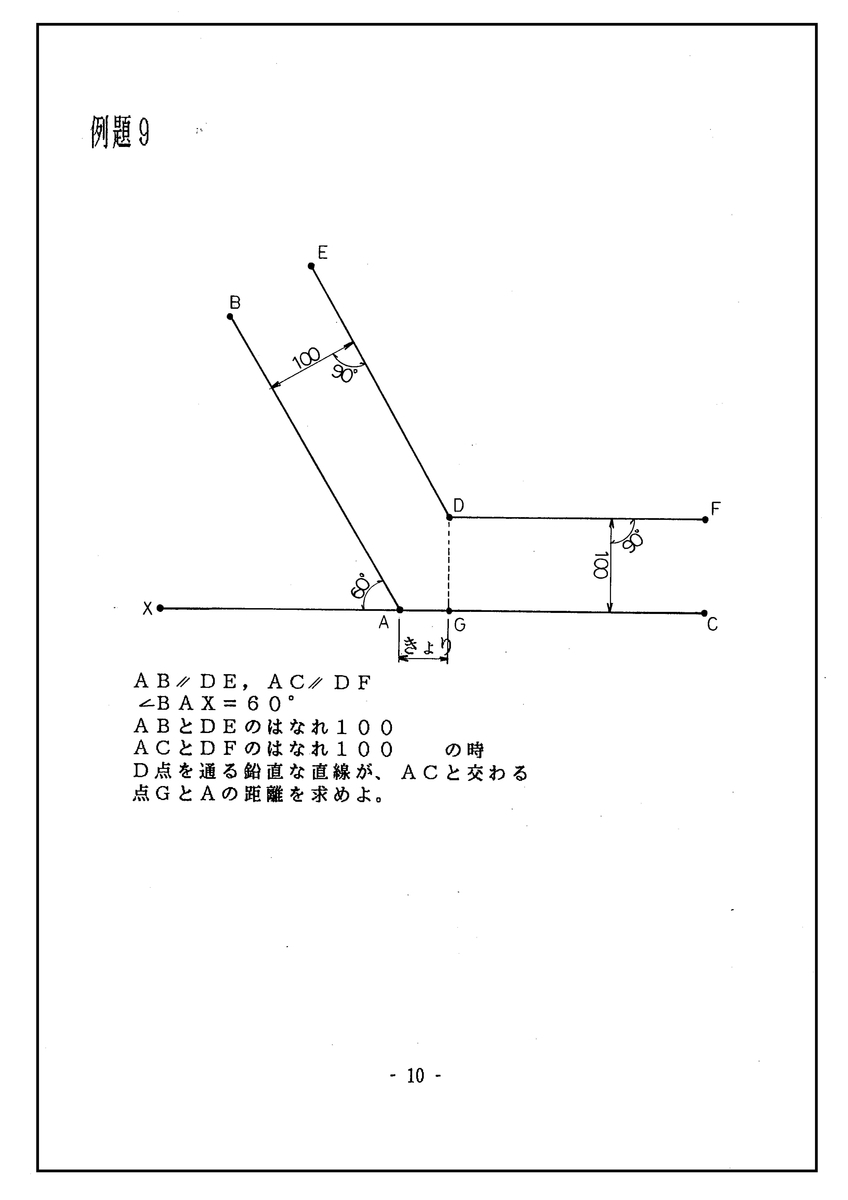

f:id:sankairenzoku10cm:20210802145312j:plain

f:id:sankairenzoku10cm:20210802145341j:plain



みなさんも問題集をOutputしてやってみてください。

電卓・そろばん・パソコン、何を使ってもいいです。



やんねーよ!

まあそう言わずにww



これが解けたら我が社に就職できる!

かもしれません。

しない方がいいと思いますけどねww



もし、万が一『やってやろーじゃねーの!』というお方がいらっしゃいましたら、答えは分数ではなく少数(小数点以下3ケタ程度)でお願いいたします。



全問正解された方には次回に素敵なご褒美があります。



余談ですが。

最近はCADで作図して、CAD上で読み取って、というなんでもかんでもCADを使って(=CADに頼って)仕舞いしようとするヤツがいます。

私に言わせると設計者としては邪道です。それは単なるCADオペです。



ドラフターを使って書けとは言いませんが、設計図と言うのは頭の中で分かってないとCAD上の間違いにも気づかないし、トンチンカンな物しか出来ません。

設計図に何を書くか、何を表現するか、何がポイントが、どんな仕上がりにするか、きちんとイメージできないとダメです。

おっさんはウザいですね(笑)



編集後記

この問題集、私が作ったことすら忘れていましたが、それが現存していたこともすごいです。

若い者、若いくせに物持ちがええなww



次回(後日)は、私が問題集を解いて『模範解答』を書き込んだものをスキャンして貼り付けます。



と、言い切って大丈夫だろうか?

ちょっと不安ですが、お任せください。

私が作ったんだから、私が解けるのはごく自然なことです。と思います。



では、次回をお楽しみに。
