土木小ネタ:塩害対策と鉄筋のかぶり。

スポンサーリンク

スポンサーリンク

如何お過ごしですか? 3回連続10cmです。

当ブログにお越しいただきありがとうございます。

いつも本当にありがとうございます。



地味な土木小ネタシリーズ。

今回は塩害対策の話です。

具体的には『鉄筋のかぶり』についてです。



マニアックで、かつ、分かりづらいと思います。







かぶりとは?

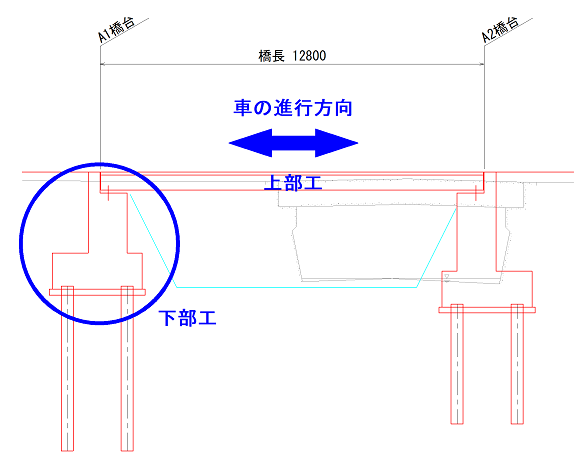

橋梁を横から見たところです。



f:id:sankairenzoku10cm:20210422145217j:plain


⇔方向に車が通ります。

上部工とは車が通る所。

下部工はその上部工を支える基礎。



その下部工は概ねコンクリートで出来ています。

ただし、コンクリートは圧縮力(押しつぶされようとする力)には強く、
引張力(曲げられようとする力)には弱いという性質があります。



それを補うために引張力に強い鉄(=鉄筋)をコンクリートの中に配置、

鉄筋とコンクリートを合体させて、圧縮力はコンクリートで抵抗し、引張力は鉄筋で抵抗させます。





f:id:sankairenzoku10cm:20210422145251j:plain

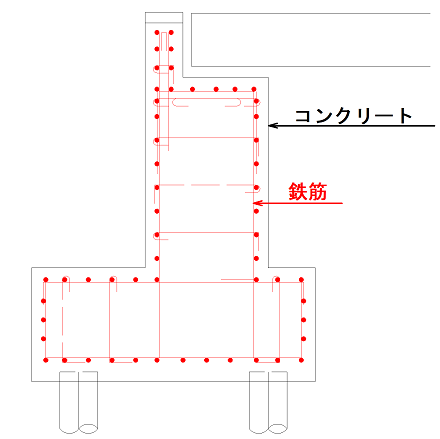

実際には図のように赤色の鉄筋を加工・組み立てて、その後にコンクリートを打設して形を作ります。



注1)鉄筋とはこれです。

f:id:sankairenzoku10cm:20210422145321j:plain

http://hocto-s.com/pile/

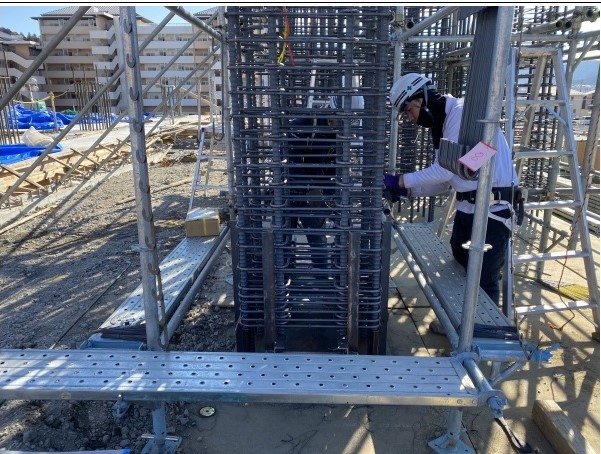

注2)鉄筋を加工・組み立ててコンクリートを打設する直前のイメージ。

f:id:sankairenzoku10cm:20210422145348j:plain

http://nishihara-t-k.jugem.jp/?eid=21





f:id:sankairenzoku10cm:20210422145416j:plain

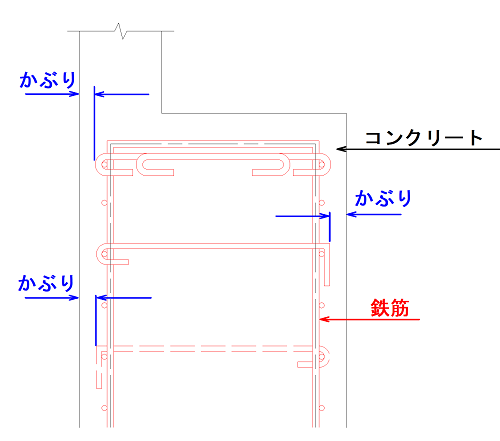

で、『鉄筋のかぶり』ですが図に示すように加工・組み立てされた鉄筋とコンクリート表面との距離です。



加工・組み立てされた鉄筋のまわりをコンクリートが覆っている格好です。

コンクリートが覆う厚さ=かぶりと考えていただいて良いと思います。

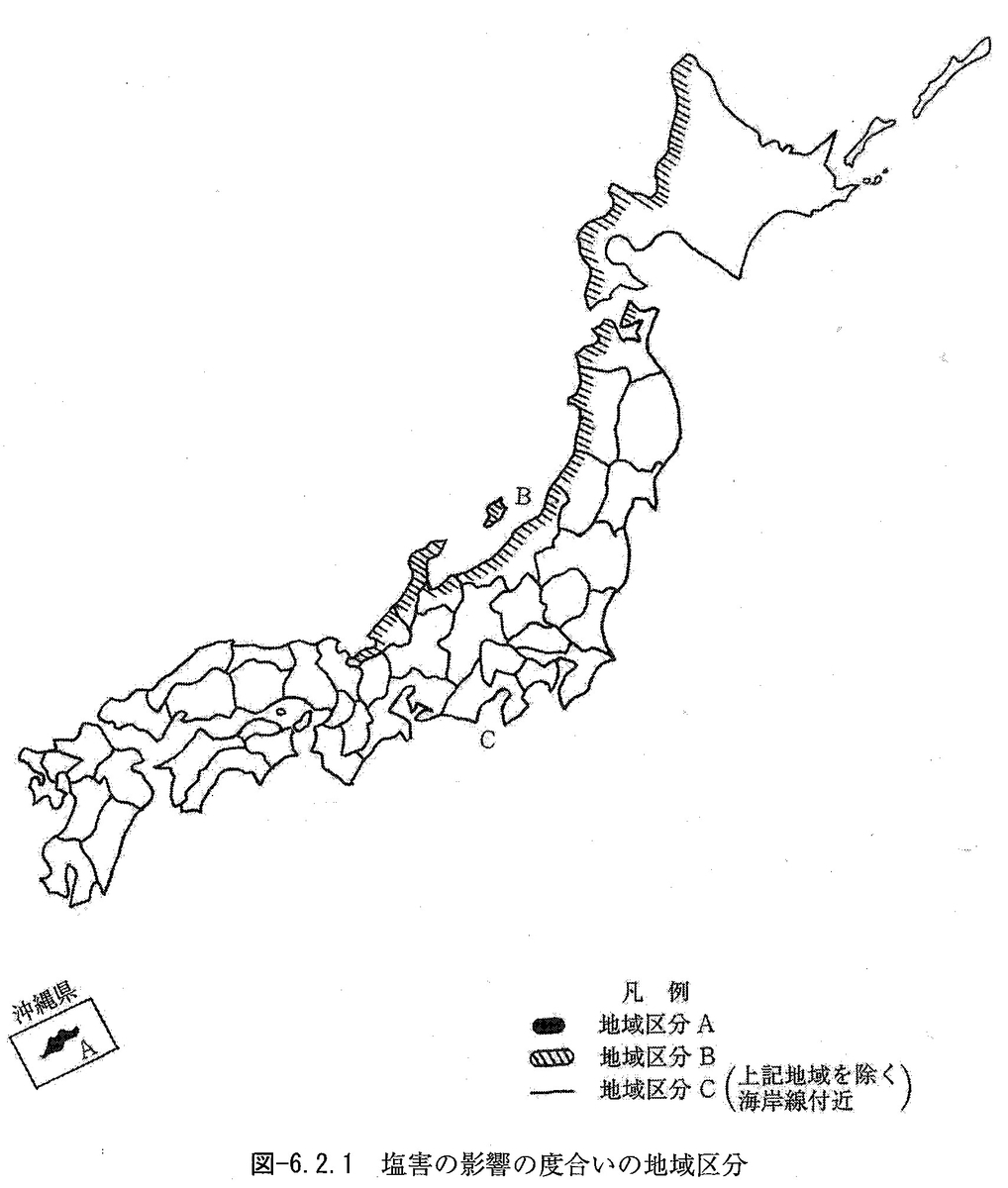

変な日本地図。



f:id:sankairenzoku10cm:20210422145526j:plain


黒塗りつぶしとハッチと白色の3種類に区分けされています。

沖縄は黒塗りつぶしで地域区分はA。

北陸・東北・北海道の日本海側がハッチで地域区分がB。

その他の地域の海岸線付近は白で地域区分はC。
となっています。





f:id:sankairenzoku10cm:20210422145502j:plain

さらに表のように各地域区分A・B・Cを海岸線からの距離によってS・Ⅰ・Ⅱ・Ⅲの4種類の対策区分に分けられています。



この対策区分のS・Ⅰ・Ⅱ・Ⅲは海に近い所は塩分がきついので気を付けてね!という度合です。

Sが気を付け度合いが一番厳しくⅠからⅢにいくほど緩くなっていきます。



例えば福井県日本海側(=地域区分B)で海岸線から200mの地点だと対策区分はⅠ。

同じ福井県日本海側(=地域区分B)でも海岸線から10mの地点だと対策区分はS。



同じ県でも、該当地点が海岸線からいくら離れているかによって、対策を変えなければいけないということです。





塩害対策と鉄筋のかぶり。



海岸線からの距離云々を言いましたが、要は鉄にとって塩分は敵なんです。

海の近くは鉄筋が錆びちゃうんです。

そのこと考えて作れよ!って話です。



そのことを考えることを『塩害対策』と言います。



f:id:sankairenzoku10cm:20210422145651j:plain

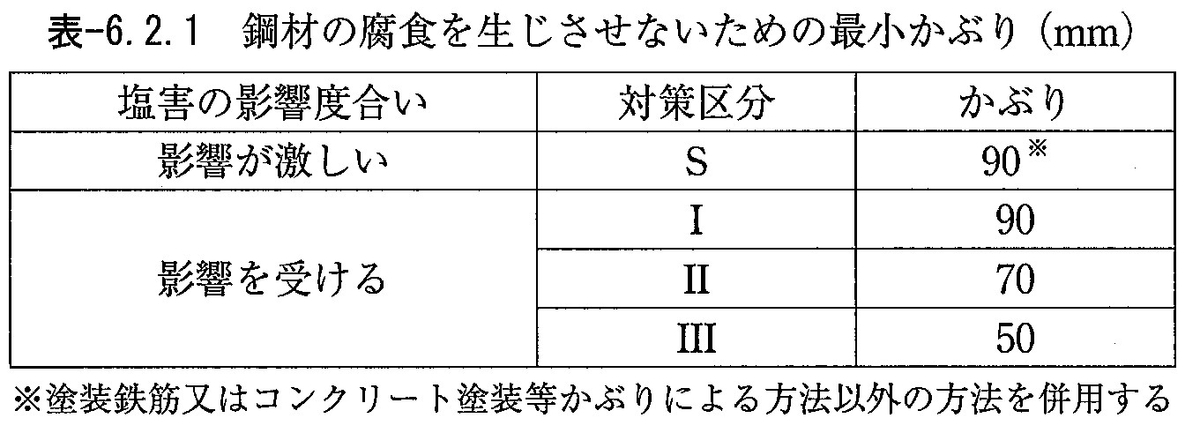

塩害対策をする=具体的には先ほどの『鉄筋のかぶり』を大きくすることです。

鉄筋のまわりを覆うコンクリートの厚さを数センチ単位で大きくします。

かぶりを大きくすることで塩分の浸みこみ具合が小さくなって、錆びにくくなるという寸法です。



また対策区分Sは『鉄筋のかぶり』を大きくする、かつ、鉄筋を防錆塗装する等の処理をします。



倍率ドン!さらに倍!ってくらい鉄筋が錆びることに神経質になっています。





鉄筋が錆びちゃうとどうなんの?



多少の錆びではどうもならないと思いますが、錆が進行すると鉄筋が腐食したりします。

そしていつかは鉄筋としての機能を失ってしまって、冒頭に書いた鉄筋とコンクリートを合体させているのに、コンクリートだけの性質になってしまって構造物が壊れちゃう。



というのが最悪のシナリオです。
